氣體探測器的構造

2020.11.17　瀏覽量：544 次

氣體探測器的構造相對來說較為簡單，主要由氣體探測器的殼體、傳感器模塊、顯示屏（可選）、聲光報警器（可選）、電源及信號連接線等組成。具體構造如下：

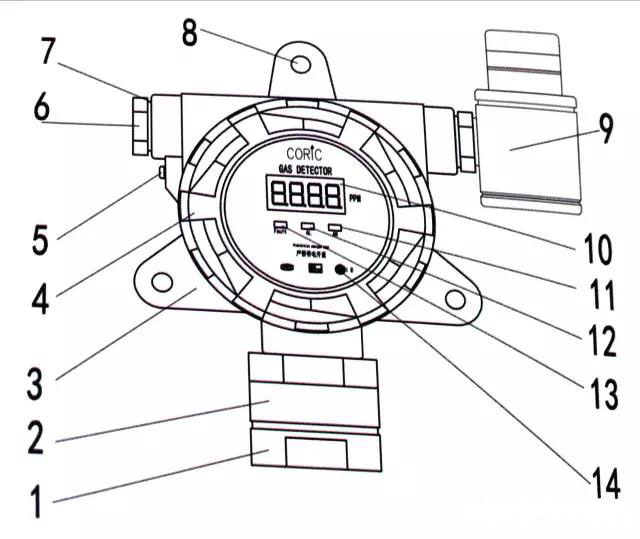

序號	名稱	序號	名稱
1	傳感器防護罩	8	固定安裝孔
2	傳感器	9	聲、光報警器
3	下殼體	10	顯示器
4	上殼體	11	高報警指示
5	接地螺絲	12	低報警指示
6	填料函	13	故障指示
7	電氣接口	14	紅外接收窗

1、傳感器防護罩
是用來保障傳感器安全使用和使用效率及使用壽命的重要部件，這里了解即可。
2、傳感器
傳感器種類較多，也是影響可燃?xì)怏w報警器價格的重要因素。因?yàn)椴煌愋偷膫鞲衅餍阅懿灰粯樱瑑r(jià)格也存在很大差別。
通常來說，可燃?xì)怏w報警器使用的是催化燃燒傳感器，有毒類氣體報警器使用的是電化學傳感器，另外還有紅外傳感器等。
傳感器價格：同比國產低于進口，性價比高；同比進口高于國產，性能卓越，價格略貴。
3下殼體
是實現可燃?xì)怏w報警器防爆功能主要零部件，在儀器下面。
4上殼體
是可燃?xì)怏w報警器防爆的主要零部件，在儀器上面。
5、接地螺絲
處于安全使用考慮，部分氣體場所使用可燃?xì)怏w報警器需要接地。
6、填料函
是接通電源線，串聯可燃?xì)怏w報警器前的零部件，后期被替換用。
7、電氣接口
是接通電源線，串聯可燃?xì)怏w報警器的主要部分，該部分需要做好防護處理，即可實現防水功能。
8、固定安裝孔
是固定安裝可燃?xì)怏w報警器的安裝孔，用戶安裝該安裝孔進行安裝即可。
9、聲、光報警器
是可燃?xì)怏w報警器檢測出可燃?xì)怏w泄漏濃度達到報警下限時，發出聲音、光閃警示部件。
10、顯示器
是顯示可燃?xì)怏w報警器檢測可燃?xì)怏w濃度數值及后期調試可燃?xì)怏w報警器參數數值的顯示屏。
11、高報警指示
檢測可燃?xì)怏w達到50%數值時，產生高頻高爆。
12、低報警指示
檢測可燃?xì)怏w達到50%數值時，產生低頻高爆。
13、故障指示
如果檢測出現故障，該部分會間隔閃爍，用來提醒現場工作人員，做好安全檢查防護。
14 紅外接收窗
接收紅外遙控器信號，標準距離10米。

以上就是關于氣體探測器的構造的介紹，相關閱讀推薦：《氣體探測器包括哪些》、《可燃?xì)怏w探測器可分為哪幾種》、《氣體分析儀器的結構組成》、《可燃?xì)怏w探測器是什么樣子》。
