氣體報警儀是幾線制的

2023.04.12　瀏覽量：374 次

氣體報警儀是幾線制的 氣體報警儀主要用在工業生產加工過程檢測該環境中是否有可燃?xì)怏w或有毒氣體的泄漏，當有泄漏發生時，報警儀會發出報警信號以提醒工作人員采取相應的安全措施，并驅動電磁閥、排風扇等設備，能夠有效防止火災、爆炸、中毒等事故。氣體報警儀的安裝同樣也非常重要，常見的安裝方式主要有三線制和四線制，下面具體來看看這兩種安裝方式。

1、四線制
兩根線負責電源的供應，另兩根線負責輸出被轉化放大的信號，電源和信號分開工作。多為RS485輸出信號，布線方式多為總線制，報警器上有四個接線端子，為電源正負極和RS485信號正負極，用VGAB表示，連接時需要將每個報警儀上的VGAB端子分別對應串聯到另一臺報警儀的VGAB端子上。

2、三線制
電源正端用一根線、信號輸出正端用一根線、電源負端和信號負端共用一根線，輸出信號主要為4-20mA，多為分線制布線，每個報警儀需要單獨連接到氣體控制器上，接線端子一般為VSG，連接時將報警儀和控制器上的VSG分別對應連接即可。

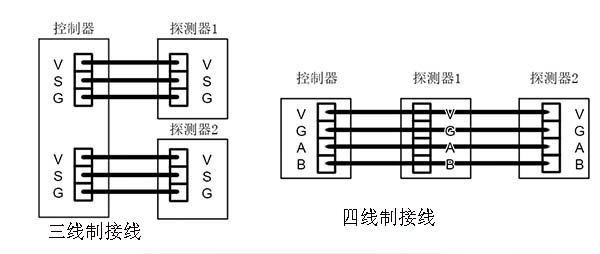

氣體報警儀接線參考圖：

這里推薦一款由贏潤環保公司生產銷售的固定復合型氣體報警儀ERUN-PG51S6，此款儀器可對現場氣體濃度進行24小時連續監測，并在氣體濃度超標時報警，可檢測氣體種類超500余種，信號傳輸可選RS485總線制布線或4-20mA分線制布線。堅固耐用的防爆外殼和氟碳漆表面處理工藝適用于各種危險場所和強腐蝕性環境。數據存儲容量大，支持多種存儲方式，還可選配遠程無線傳輸功能。儀器各項性能穩定，在石油、化工、醫藥、環保等領域都有很好的應用。
固定復合型氣體報警儀ERUN-PG51S6

上述簡單介紹了氣體報警儀是幾線制的，由以上可知，氣體報警儀的接線方式主要有總線制RS485信號和分線制4-20mA分線制兩種接法?？偩€制適合長距離接線，分線制適合短距離接線，但有線接法通常在1000米范圍內，用戶在安裝時根據需求選擇合適的即可。
